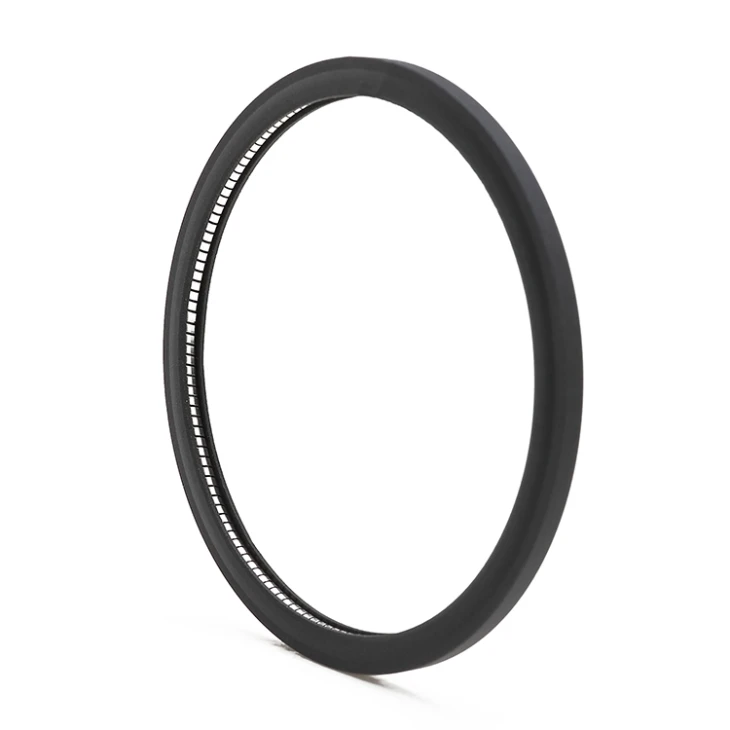

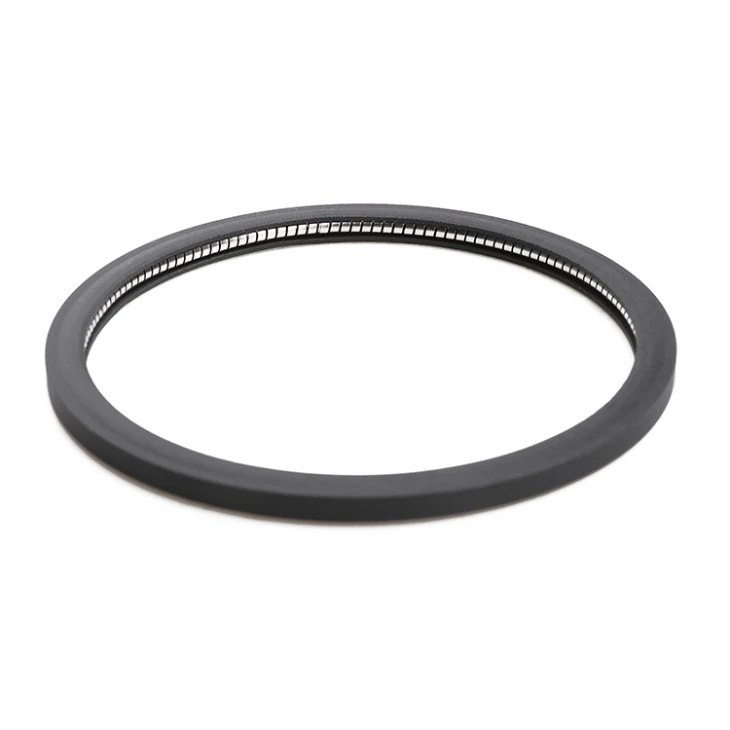

Уплътнителни пружини за високо налягане за фланец
 Стандартен материалУплътнителен пръстен / риза: PTFE „V“ / спирална пружина: неръждаема стомана 301, 316L и др. * Други материали са на разположение при поискване. |
|  |
описание

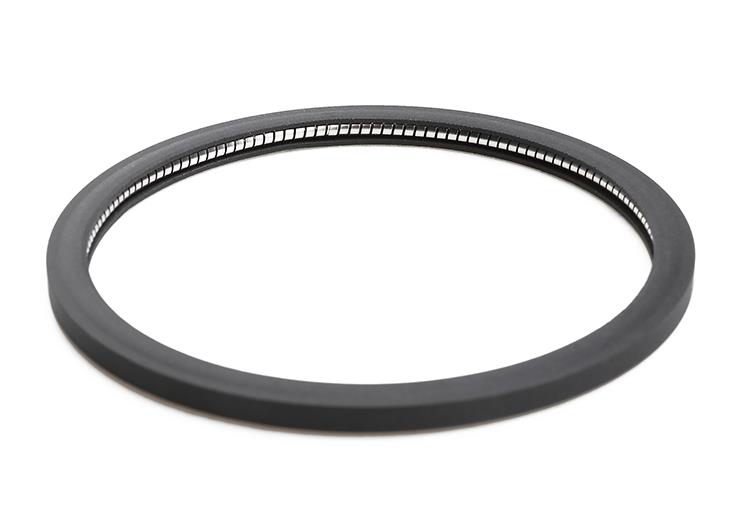

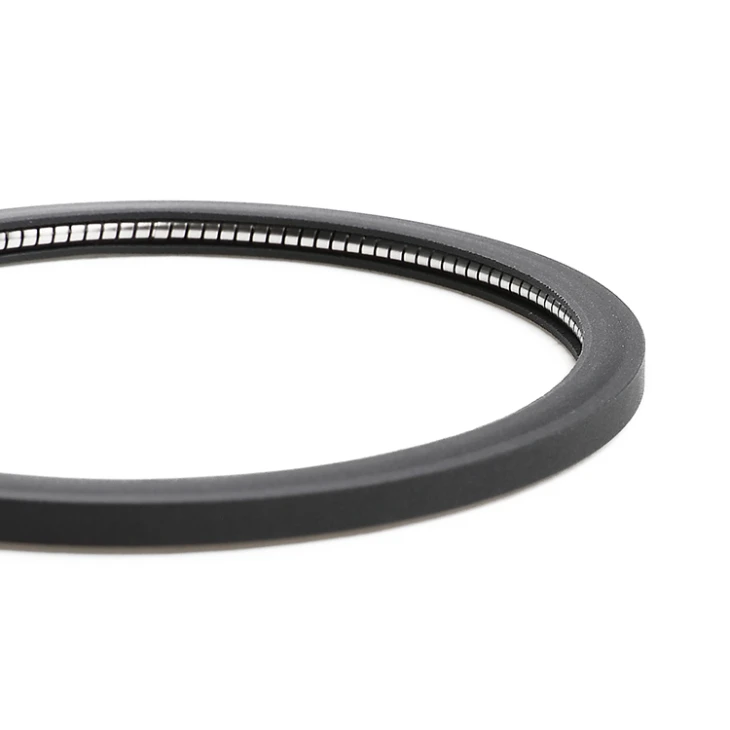

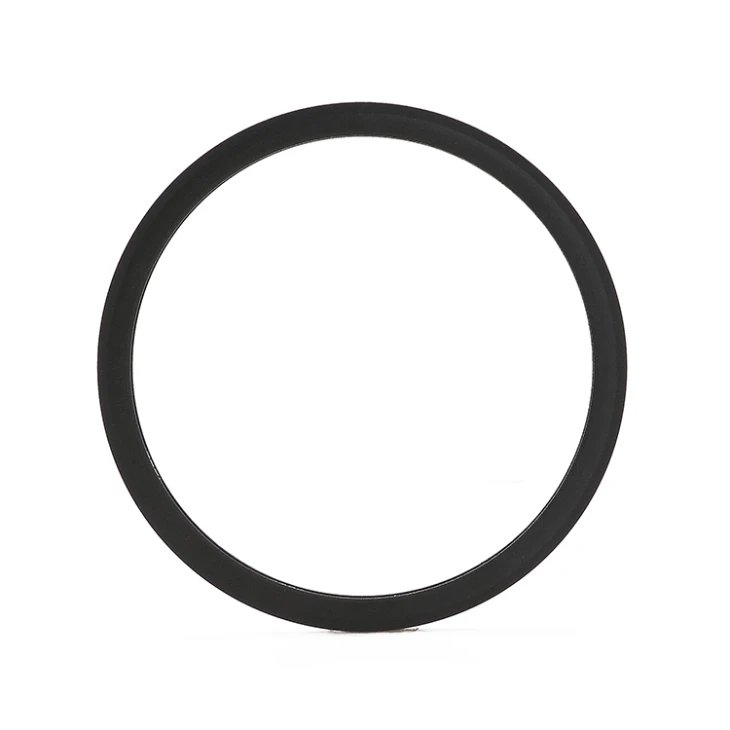

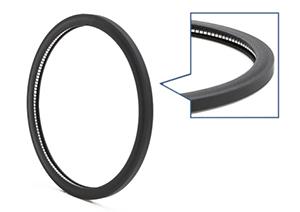

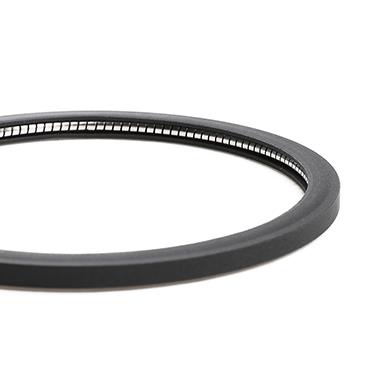

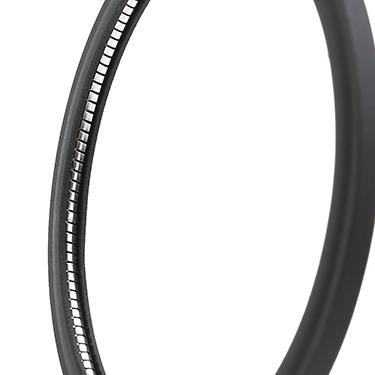

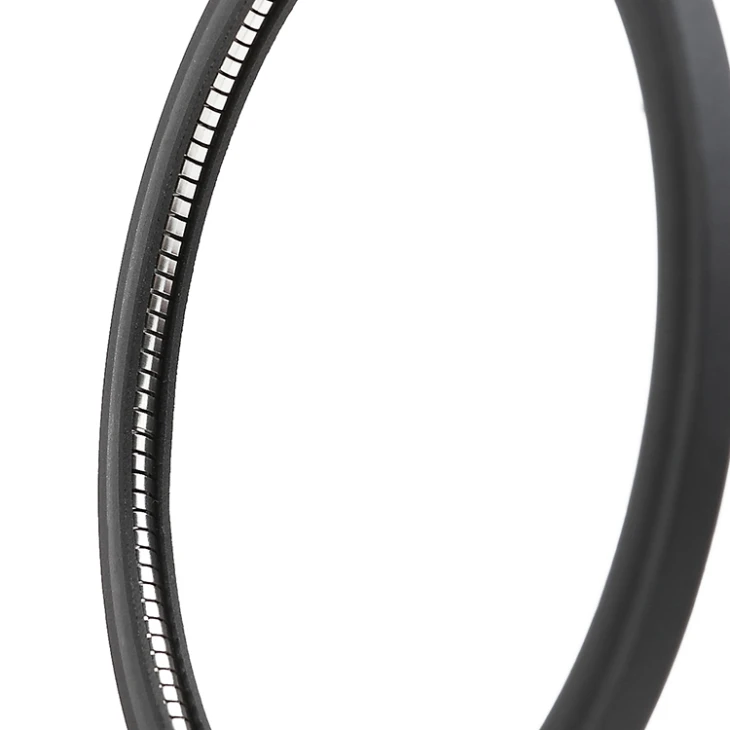

JDVE е статично уплътнение с едно действие, състоящо се от тефлоново сако и V-образна или спирална пружина.
JDVE е подходящ за сгъстен газ, безводни уплътнения за раздробяване, LPG и течен азот, както и за ротационни, възвратно-постъпателни и колебателни движения. Препоръчва се също за течни и газови приложения с високо налягане, особено за уплътняване на вътрешното налягане.
Предимства
- Устойчивост на високо налягане - Отлично уплътняване в газови и флуидни приложения - Подходящ за дори неидеални повърхности - Отлична химическа съвместимост, - Добра устойчивост на теч - Може да се справя с бързи промени в температурата - Лесен монтаж - Дълъг експлоатационен живот |  |
Работно състояние
скорост | налягане | температура | средства | Доставян диаметър |
0.1м / и | 0 ~ 45Mpa | -55 ℃ ~ + 260 ℃ | Всички видове течности, химикали или газове | 5 мм-1500mm |

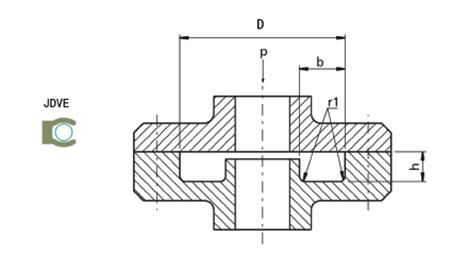

Технически чертеж
Инсталационни размери
| Част №. | Външен диаметър на канала | Ширина на жлеба b | Дълбочина на жлеба | Радиус r | ||
| Препоръчителен диапазон | Разширен обхват | мин. | з | Тол. | макс. | |
| JDVE0 | 10 - 13.9 | 10 - 40 | 2.4 | 1.45 | 0.03 | 0.4 |
| JDVE1 | 14 - 24.9 | 13 - 200 | 3.6 | 2.25 | 0.05 | 0.4 |
| JDVE2 | 25 - 45.9 | 18 - 400 | 4.8 | 3.1 | 0.08 | 0.6 |
| JDVE3 | 46 - 124.9 | 28 - 700 | 7.1 | 4.7 | 0.1 | 0.8 |
| JDVE4 | 125 - 999,9 | 45 - 1000 | 9.5 | 6.1 | 0.15 | 0.8 |
| JDVE5 | 1000 - 1500 | 110 - 1500 | 15 | 9.5 | 0.2 | 0.8 |
ЧЗВ
1. Колко време е продължителността на производството на уплътнителите с пружина?
Обикновено 7-10 дни за ново производство, 1-2 дни за стоки от склад.
2. Предоставяте ли извори в друга форма?
Освен хеликовата и конзолна V пружина, ние предлагаме и конзолна пружина и отделена крака за пролетта за варизе. Другите две се считат за рядко използвани, така че се изисква MOQ.
3. Можете ли да направите персонализиран размер на този продукт?
Да, ние поддържаме нестандартни размери на всички пружинни уплътнения. Моля, свържете се с нас за по-нататъшно обсъждане.
4. Можете ли да направите печати според моята проба?
Да, ние можем да анализираме вашата проба и да направим същия или правилен дизайн, който да отговаря на вашето приложение.
