Стандартен материал

Нитрил каучук NBR или Fluororubber FKM

* Други комбинации от материали могат да бъдат персонализирани

в зависимост от условията на труд.

представяне на продукта

Четириъгълни печат, известен също като х-пръстеновидно уплътнение, се формира чрез вулканизация в матрица, за да се образува пръстеновидно уплътнение, което се състои от четири уплътняващи устни.

Предимство на продукта

Ниска цена уплътняващ разтвор

Не се нарушава лесно при хидравлично и възвратно-постъпателно движение

Симетрично напречно сечение

Единично или двойно действащо

Широки приложения, лесни за съвпадение

Еднообразно контактно налягане и ниско изтичане

Лесна и бърза инсталация без помощни средства

Висока съвместимост, почти съвместима с всички течности

Принцип на запечатване

Четириъгълният пръстен е уплътнителен елемент, който е подходящ

за бутала, бутални пръти, плунжери и др

движението; и може да се прилага и за валове и

дорници и т.н. под люлка, спирала и ротация

-ditions. Когато се инсталира в различни форми на канали,

неговата радиална или аксиална предварителна компресия дава първоначален

запечатващата способност на квадратен пръстен, което увеличава

като увеличава налягането. Под акта-йон

на напрежението, формата на напречното сечение на квадратния пръстен

ще направят налягането равномерно предадено във всички аспекти

(както е показано на дясната фигура, има добър запечатващ ефект).

Работно състояние

скорост	налягане	температура	средства	Доставян диаметър
-	0-20Mpa	-30 ℃ ~ 200 ℃	Хидравлично масло (база на минерално масло)	3 mm, 600 mm

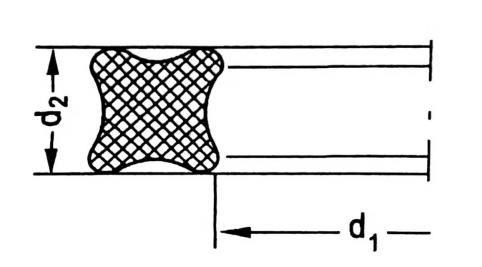

Технически чертеж

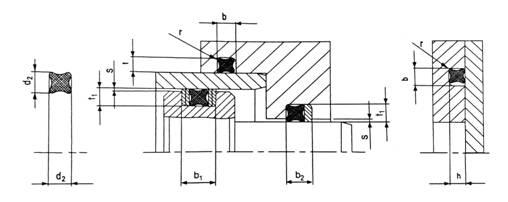

Монтажни размери

d ₂	т / ч	t ₁	б	R	С
1.02	0.75	0.80	1.20	0.10	0.03
1.27	0.90	1.00	1.40	0.10	0.03
1.52	1.15	1.25	1.70	0.22	0.04
1.78	1.40	1.50	2.00	0.22	0.05
2.62	2.25	2.30	3.00	0.30	0.08
3.53	3.10 (3.00)	3.20 (3.15)	4.00	0.40	0.08
5.33	4.75 (4.50)	4.90 (4.75)	6.00	0.40	0.10
6.99	6.20 (6.00)	6.40 (6.20)	8.00	0.60	0.10

Спецификационен списък

d1	±	d2	±	d1	±	d2	±
0.74	0.1	1.02	0.08	113,89	0.76	3.53	0.1
1.07	0.1	1.27	0.08	113,07	0.76	3.53	0.1
1.42	0.1	1.52	0.08	120,24	0.76	3.53	0.1
1.78	0.13	1.02	0.08	123,42	0.84	3.53	0.1
1.78	0.13	1.78	0.08	126,59	0.84	3.53	0.1
2	0.13	1.5	0.08	129,77	0.84	3.53	0.1
2.57	0.13	1.78	0.08	132,94	0.89	3.53	0.1
2.9	0.13	1.78	0.08	136,12	0.89	3.53	0.1
3.68	0.13	1.78	0.08	139,29	0.89	3.53	0.1
4.47	0.13	1.78	0.08	142,47	0.89	3.53	0.1
5.28	0.13	1.78	0.08	145,64	0.89	3.53	0.1
6.07	0.13	1.78	0.08	148,82	0.89	3.53	0.1
7.65	0.13	1.78	0.08	151,99	0.89	3.53	0.1
8.2	0.13	1.78	0.08	158,34	1.02	3.53	0.1
9.25	0.13	1.78	0.08	164,69	1.02	3.53	0.1
10.82	0.13	1.78	0.08	171,04	1.02	3.53	0.1
12.42	0.13	1.78	0.08	177,39	1.02	3.53	0.1
14	0.18	1.78	0.08	183,74	1.14	3.53	0.1
15.6	0.23	1.78	0.08	190,09	1.14	3.53	0.1
17.17	0.23	1.78	0.08	196,44	1.14	3.53	0.1
18.77	0.23	1.78	0.08	202,79	1.14	3.53	0.1
20.35	0.23	1.78	0.08	209,14	1.27	3.53	0.1
21.95	0.23	1.78	0.08	215,49	1.27	3.53	0.1
23.52	0.23	1.78	0.08	221,84	1.27	3.53	0.1
25.12	0.25	1.78	0.08	228,19	1.27	3.53	0.1
26.7	0.25	1.78	0.08	234,54	1.4	3.53	0.1
28.3	0.25	1.78	0.08	240,89	1.4	3.53	0.1
29.87	0.28	1.78	0.08	247,24	1.4	3.53	0.1
31.47	0.28	1.78	0.08	253,59	1.4	3.53	0.1
33.05	0.28	1.78	0.08	266,29	1.4	3.53	0.1
34.65	0.33	1.78	0.08	278,99	1.65	3.53	0.1
37.82	0.33	1.78	0.08	291,69	1.65	3.53	0.1
41	0.33	1.78	0.08	304,39	1.65	3.53	0.1
44.17	0.38	1.78	0.08	329,79	1.65	3.53	0.1
47.35	0.38	1.78	0.08	355,19		3.53	0.1
50.52	0.46	1.78	0.08	38.59	1.65	3.53	0.1
53.7	0.46	1.78	0.08	405,26	1.9	3.53	0.1
56.87	0.46	1.78	0.08	430,66	2.16	3.53	0.1
60.05	0.46	1.78	0.08	456,06	2.42	3.53	0.1
63.22	0.46	1.78	0.08	10.46	0.13	5.33	0.13
66.4	0.51	1.78	0.08	12.07	0.13	5.33	0.13
69.57	0.51	1.78	0.08	13.64	0.18	5.33	0.13
72.75	0.51	1.78	0.08	15.24	0.23	5.33	0.13
75.92	0.61	1.78	0.08	16.81	0.23	5.33	0.13
82.27	0.61	1.78	0.08	18.42	0.25	5.33	0.13
88.62	0.61	1.78	0.08	19.99	0.25	5.33	0.13
94.97	0.69	1.78	0.08	21.59	0.25	5.33	0.13
101,32	0.69	1.78	0.08	23.16	0.25	5.33	0.13
107,67	0.76	1.78	0.08	24.77	0.25	5.33	0.13
114,02	0.76	1.78	0.08	26.34	0.25	5.33	0.13
120,37	0.76	1.78	0.08	27.94	0.3	5.33	0.13
126,72	0.94	1.78	0.08	29.51	0.3	5.33	0.13
133,07	0.94	1.78	0.08	31.12	0.3	5.33	0.13
1.24	0.1	2.62	0.08	32.69	0.3	5.33	0.13
2.06	0.1	2.62	0.08	34.29	0.3	5.33	0.13
2.84	0.13	2.62	0.08	37.47	0.38	5.33	0.13
3.63	0.13	2.62	0.08	39.2	0.38	5.33	0.13
4.42	0.13	2.62	0.08	40.64	0.38	5.33	0.13
5.23	0.13	2.62	0.08	43.82	0.38	5.33	0.13
6.02	0.13	2.62	0.08	45.2	0.38	5.33	0.13
7.59	0.13	2.62	0.08	46.99	0.38	5.33	0.13
9.19	0.13	2.62	0.08	50.17	0.46	5.33	0.13
10.2	0.13	2.62	0.08	53.34	0.46	5.33	0.13
10.77	0.13	2.62	0.08	56.52	0.46	5.33	0.13
12.37	0.13	2.62	0.08	59.69	0.46	5.33	0.13
13.94	0.18	2.62	0.08	62.84	0.51	5.33	0.13
14.7	0.23	2.62	0.08	66.04	0.51	5.33	0.13
14.8	0.23	2.62	0.08	69.22	0.51	5.33	0.13
15.54	0.23	2.62	0.08	72.39	0.51	5.33	0.13
16.2	0.23	2.62	0.08	75.59	0.61	5.33	0.13
17.12	0.23	2.62	0.08	78.74	0.61	5.33	0.13
18.72	0.23	2.62	0.08	81.92	0.61	5.33	0.13
20.29	0.25	2.62	0.08	85.09	0.61	5.33	0.13
21.89	0.25	2.62	0.08	88.27	0.61	5.33	0.13
23.47	0.25	2.62	0.08	91.44	0.71	5.33	0.13
25.07	0.25	2.62	0.08	94.62	0.71	5.33	0.13
26.64	0.25	2.62	0.08	97.79	0.71	5.33	0.13
28.24	0.25	2.62	0.08	100,97	0.71	5.33	0.13
29.82	0.3	2.62	0.08	104,14	0.71	5.33	0.13
31.42	0.3	2.62	0.08	107,32	0.76	5.33	0.13
32.99	0.3	2.62	0.08	110,49	0.76	5.33	0.13
34.59	0.3	2.62	0.08	113,67	0.76	5.33	0.13
36.17	0.3	2.62	0.08	116,84	0.76	5.33	0.13
37.77	0.3	2.62	0.08	120,02	0.76	5.33	0.13
39.34	0.38	2.62	0.08	123,19	0.76	5.33	0.13
40.94	0.38	2.62	0.08	126,37	0.94	5.33	0.13
42.52	0.38	2.62	0.08	129,54	0.94	5.33	0.13
44.12	0.38	2.62	0.08	132,72	0.94	5.33	0.13
45.69	0.38	2.62	0.08	135,89	0.94	5.33	0.13
47.29	0.38	2.62	0.08	139,07	0.94	5.33	0.13
48.9	0.43	2.62	0.08	142,24	0.94	5.33	0.13
50.47	0.43	2.62	0.08	145,42	0.94	5.33	0.13
52.07	0.43	2.62	0.08	148,49	0.94	5.33	0.13
53.64	0.43	2.62	0.08	151,77	0.94	5.33	0.13
55.25	0.43	2.62	0.08	158,12	1.02	5.33	0.13
56.82	0.43	2.62	0.08	164,47	1.02	5.33	0.13
58.42	0.51	2.62	0.08	170,82	1.02	5.33	0.13
59.99	0.51	2.62	0.08	177,17	1.02	5.33	0.13
61.6	0.51	2.62	0.08	183,52	1.14	5.33	0.13
63.17	0.51	2.62	0.08	189,87	1.14	5.33	0.13
64.77	0.51	2.62	0.08	196,22	1.14	5.33	0.13
66.34	0.51	2.62	0.08	202,57	1.14	5.33	0.13
67.95	0.56	2.62	0.08	208,92	1.27	5.33	0.13
69.52	0.56	2.62	0.08	215,27	1.27	5.33	0.13
71.12	0.56	2.62	0.08	221,62	1.27	5.33	0.13
72.69	0.56	2.62	0.08	227,97	1.27	5.33	0.13
75.87	0.61	2.62	0.08	234,32	1.4	5.33	0.13
82.22	0.61	2.62	0.08	240,67	1.4	5.33	0.13
88.57	0.61	2.62	0.08	247,02	1.4	5.33	0.13
94.92	0.71	2.62	0.08	253,37	1.4	5.33	0.13
101,27	0.71	2.62	0.08	266,07	1.52	5.33	0.13
107,62	0.76	2.62	0.08	278,77	1.52	5.33	0.13
113,97	0.76	2.62	0.08	291,47	1.65	5.33	0.13
120,32	0.76	2.62	0.08	304,17	1.65	5.33	0.13
126,67	0.89	2.62	0.08	329,57	1.65	5.33	0.13
133,02	0.89	2.62	0.08	354,97	1.78	5.33	0.13
139,37	0.89	2.62	0.08	380,37	1.78	5.33	0.13
145,72	0.89	2.62	0.08	405,26	1.91	5.33	0.13
152,07	0.89	2.62	0.08	430,66	2.03	5.33	0.13
158,42	1.02	2.62	0.08	456,06	2.15	5.33	0.13
164,77	1.02	2.62	0.08	481,41	2.25	5.33	0.13
171,12	1.02	2.62	0.08	506,81	2.41	5.33	0.13
177,47	1.02	2.62	0.08	532,21	2.41	5.33	0.13
183,82	1.14	2.62	0.08	557,61	2.54	5.33	0.13
190,17	1.14	2.62	0.08	582,68	2.67	5.33	0.13
196,52	1.14	2.62	0.08	608,08	2.79	5.33	0.13
202,87	1.14	2.62	0.08	633,48	2.92	5.33	0.13
209,22	1.27	2.62	0.08	658,88	3.05	5.33	0.13
215,57	1.27	2.62	0.08	113,67	0.84	6.99	0.15
221,92	1.27	2.62	0.08	116,84	0.84	6.99	0.15
228,27	1.27	2.62	0.08	120,02	0.84	6.99	0.15
234,62	1.4	2.62	0.08	123,19	0.84	6.99	0.15
240,97	1.4	2.62	0.08	126,37	0.94	6.99	0.15
247,32	1.4	2.62	0.08	129,54	0.94	6.99	0.15
4.34	0.13	3.53	0.1	132,72	0.94	6.99	0.15
5.94	0.13	3.53	0.1	135,89	0.94	6.99	0.15
7.52	0.13	3.53	0.1	139,07	0.94	6.99	0.15
9.12	0.13	3.53	0.1	142,24	0.94	6.99	0.15
10.69	0.13	3.53	0.1	145,42	0.94	6.99	0.15
12.29	0.13	3.53	0.1	148,59	0.94	6.99	0.15
13.87	0.18	3.53	0.1	151,77	0.94	6.99	0.15
15.47	0.23	3.53	0.1	158,12	1.02	6.99	0.15
17.04	0.23	3.53	0.1	160,5	1.02	6.99	0.15
18.2	0.25	3.53	0.1	1647.47	1.02	6.99	0.15
18.64	0.25	3.53	0.1	170,82	1.02	6.99	0.15
20.22	0.25	3.53	0.1	177,17	1.02	6.99	0.15
21.82	0.25	3.53	0.1	183,52	1.14	6.99	0.15
23.39	0.25	3.53	0.1	189,87	1.14	6.99	0.15
24.99	0.25	3.53	0.1	196,22	1.14	6.99	0.15
26.57	0.25	3.53	0.1	202,27	1.14	6.99	0.15
28.17	0.3	3.53	0.1	215,27	1.4	6.99	0.15
29.74	0.3	3.53	0.1	227,97	1.4	6.99	0.15
31.34	0.3	3.53	0.1	240,67	1.4	6.99	0.15
32.92	0.3	3.53	0.1	253,37	1.4	6.99	0.15
34.52	0.3	3.53	0.1	266,07	1.52	6.99	0.15
36.09	0.3	3.53	0.1	278,77	1.52	6.99	0.15
37.69	0.38	3.53	0.1	291,47	1.52	6.99	0.15
40.87	0.38	3.53	0.1	304,17	1.52	6.99	0.15
44.04	0.38	3.53	0.1	316,87	1.52	6.99	0.15
47.22	0.46	3.53	0.1	329,57	1.52	6.99	0.15
50.39	0.46	3.53	0.1	342,27	1.79	6.99	0.15
53.57	0.46	3.53	0.1	354,97	1.79	6.99	0.15
56.74	0.51	3.53	0.1	367,67	1.79	6.99	0.15
59.92	0.51	3.53	0.1	380,37	1.79	6.99	0.15
63.09	0.51	3.53	0.1	393,07	1.79	6.99	0.15
66.27	0.51	3.53	0.1	405,26	1.9	6.99	0.15
69.44	0.61	3.53	0.1	417,96	1.9	6.99	0.15
72.62	0.61	3.53	0.1	430,66	2.05	6.99	0.15
75.79	0.61	3.53	0.1	443,36	2.15	6.99	0.15
78.97	0.61	3.53	0.1	456,06	2.15	6.99	0.15
82.14	0.61	3.53	0.1	468,76	2.15	6.99	0.15
85.32	0.61	3.53	0.1	481,46	2.29	6.99	0.15
88.49	0.61	3.53	0.1	494,16	2.29	6.99	0.15
91.67	0.71	3.53	0.1	506,86	2.41	6.99	0.15
94.84	0.71	3.53	0.1	532,26	2.41	6.99	0.15
98.02	0.71	3.53	0.1	557,66	2.55	6.99	0.15
101,19	0.71	3.53	0.1	582,68	2.65	6.99	0.15
104,37	0.71	3.53	0.1	608,08	2.8	6.99	0.15
107,54	0.76	3.53	0.1	633,48	2.9	6.99	0.15
110,72	0.76	3.53	0.1	658,87	3.05	6.99	0.15

* Допълнителни спецификации при поискване, ние също така доставка стругарски продукти или полуготови продукти.

Популярни тагове: каучук x пръстен квадратни пръстени, Китай, доставчици, производители, фабрика, търговия на едро, по поръчка, купуват, направени в Китай, Статични уплътнения на уплътнението, Пружинни уплътнения с високо налягане за фланец, нитрилни статични уплътнения, Гумени x пръстени за четворни пръстени, Пружинен захранвани аксиални уплътнения за външно налягане, СТАТИЧЕН ПЕЧЕЛЕН ПАРИЧЕН

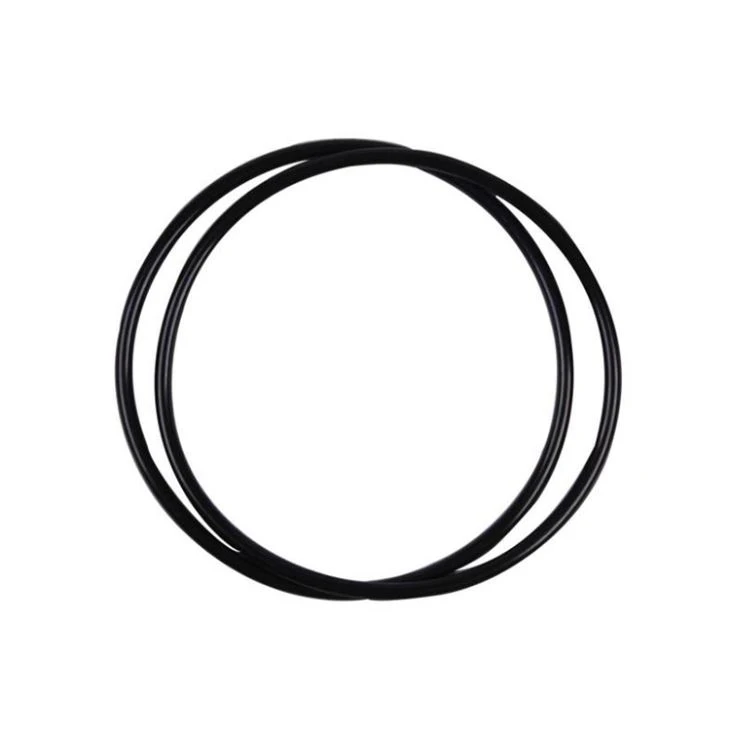

Пръстени от каучук X пръстен
